【摘要】再生PET的回收利用方法一般分为物理法和化学法，本文梳理了化学回收法的技术内容与过程，希望对广大再生聚酯行业的企业朋友起到一定的帮助作用。
再生PET的回收利用方法一般分为物理法和化学法，国外很多企业采用了化学法，但是因为其成本较高，技术复杂而在国内的应用受到了一定的限制。本文梳理了化学回收法的技术内容与过程，希望对广大再生聚酯行业的企业朋友起到一定的帮助作用。
PET再生利用的技术路线：
原料体系的分离与提纯，
加工工艺参数优化
加工机械设计与制造
产品质量标准体系

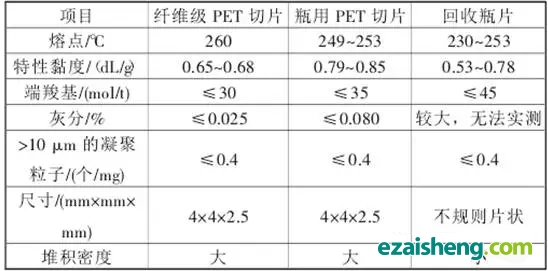

下表为不同来源的再生PET原料的基本物理性质
解决原料不匀的方法：
（1）把小分子除去——溶解杂质及PET低聚物
（2）把小分子补长——扩链剂——高粘度PET
（3）把大分子链截断——化学降解——单体原料

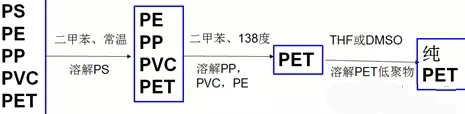

一、废塑料溶解、分离与提纯
优点：可靠性高，可操作性强，产品纯正
缺点：溶剂回收困难，成本高
二、PET扩链反应

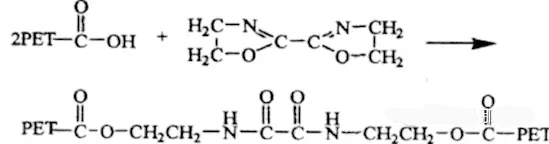

2,2-双(2-噁唑啉)（BOZ）扩链反应
均苯四甲酸二酐（PMDA）扩链反应
固相扩链：

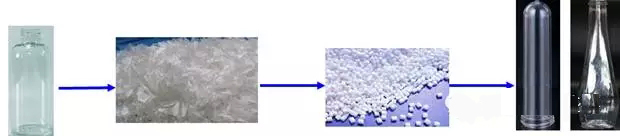

PET瓶片的特性：
PET分子量比较大，特性粘度比较高，通常0.75~0.95dL/g，赋予瓶的强度和韧性、阻隔性；而纤维级PET特性粘数只要0.58dL/g就可以成纤；PET瓶片制备：在常规PET制备工艺基础上，通过固相增粘或液相增粘，增大分子量，提高特性粘数，达到吹瓶的要求。

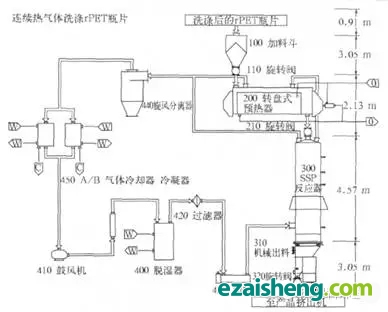

固相扩链工艺：
常用扩链剂：
2,2-双(2-噁唑啉)（BOZ），邻苯二甲酸酐（PA），均苯四甲酸二酐（PMDA），异氰酸酯（MDI，TDI），环氧树脂(EP)
]
液相扩链工艺：
工艺流程：缩聚反应温度285-290度，压力70-120Pa，反应时间40-80分钟。产物：0.85-0.9dL/gPET扩链反应：环氧树脂和六亚甲基-二异氰酸酯（HMDI）复合扩链投料比：PET：环氧树脂和六亚甲基-二异氰酸酯（HMDI）=96:3:0.5，反应温度：230度
反应时间：3-4小时。
结果：产物特性粘数达到0.7，相对分子量达到26000。
降解法
PET的合成有两种方法：一种是对苯二甲酸(TPA)与乙二醇（EG）的缩聚反应；一种是对苯二甲酸二甲酯与EG酯交换反应。这两种反应均为可逆反应，在过量的水或醇的作用下，一定条件下其逆反应就会发生，因此可以将瓶料PET分解成单体或齐聚物，利用单体再合成食品级PET树脂。
水解法
水解法是在一定的温度和压力下，以不同的酸碱溶液为介质，将瓶料PET水解为二元酸或二元醇，一般的水解法必须先经机械方法处理，除去杂质，工艺较复杂，回收成本相对较高，同时引起杂质的积累。由于TPA和EG直接合成PET聚酯的工艺是聚酯生产的重要方法之一，为实现原材料的重复多次利用，PET水解法日益受到重视。按酸碱度不同可划分为：中性水解法，酸性水解法和碱性水解法。
酸性条件水解工艺：190-240度，0.1-0.6Mpa，2-3小时，产物：PTA和EG，还有不饱和聚酯聚酯。
优点：对回料的纯度要求不高，即使有40%杂质，也能实现回收。
碱性条件水解工艺：200-250度，1.4-2.0Mpa，产物：得到纯对苯二甲酸盐，减压回收EG优点：可以纯化高度污染的PET，生产工艺简单，成本低；改进措施：反应后期，加入相转移剂，如季铵盐，可以提高PTA得率醇解法
一元醇解法：PET的醇解的技术比较成熟，同时它的具体实施方案也是最多的一种。常见的有一元醇醇解和二元醇醇解以及多元醇醇解，在一元醇中，人们常常考虑的是甲醇、乙醇、异丙醇，他们的活性依次是甲醇＞乙醇＞异丙醇；在二元醇中，1,2-丙二醇、乙二醇、1,4-丁二醇最为常见，但乙二醇尤为重要。
甲醇醇解工艺：180-280度，2-4Mpa，醋酸锌为催化剂，2-3小时，产物：DMT和EG。
优点：DMT品质较好，甲醇和乙二醇都容易回收缺点：成本高；反应不能有水；目前用ＤＭＴ生产ＰＥＴ装置很少，ＤＭＴ作为原料失去了市场改进方法：采用超临界甲醇流体，能提高产率，缩短时间二元醇解法：在二元醇的作用下，PET 能发生二醇降解反应，得到-OH封端的低分子量产物。这些产物都能用于制备不饱和聚醋(UP)、聚氨酯(PU)特别是硬质聚氨酯泡沫、BHET等。
二元醇醇解工艺：190-240度，0.1-0.6Mpa，2-3小时，产物：采用 乙二醇原料，得到BHET和EG。
优点：产物应用广泛，可用于生产PET，PU和不饱和树脂氨解法
无水氨的乙醇溶液作用于PET将生成对苯二甲酰胺，它可以转化为对苯二甲酸氰，进一步转化为对苯二甲基二胺或1，4-二胺乙基环己烷。在 2MPa压力、温度120-180℃下，反应时间为1-7h，对PET饮料瓶的降解效果很好，反应和经过处理所得产物的纯度高于99%。
胺解法
PET胺解的生成产物是乙二醇和对苯二甲酸二酰胺，反应通常用伯胺水溶液，如甲胺、乙醇胺、乙胺以及乙二胺。温度范围为20-100℃。
热降解法
热裂解法是在高温高压下废PET与碱发生热解反应，生成CO、CO2、芳香酸、乙醛、乙烯基酯等小分子产物。热裂解主要有热氧化、热水解、高温分解等理论，一般认为PET大分子中的酯键受高温作用，断裂生成羧酸和乙烯基酯，发生断裂的酯键的位置是随机的。
